Qu’est-ce qu’une orthophoto ?
L’outil incontournable dans le génie civil, les bureaux d’ingénieurs, la cartographie, etc.
L’orthophoto est une image de très haute résolution créée en assemblant des centaines de photos aériennes prises par drone, avion ou satellite. Elles sont par la suite rectifiées géométriquement afin d’éliminer toutes les déformations liées au relief ou à l’inclinaison de la caméra.
Pourquoi les photos sont rectifiées ?

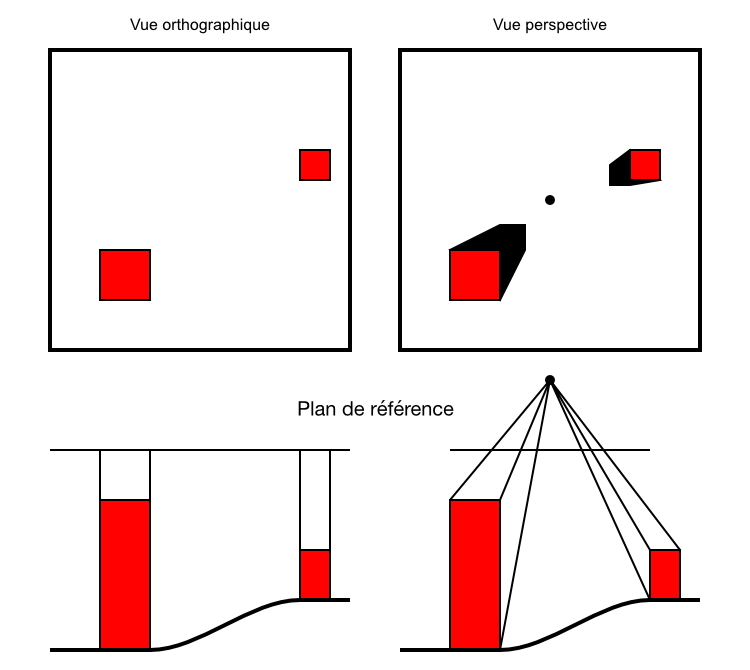

Lorsqu’une photo est prise perpendiculairement au sol (au nadir), on obtiendra une vue orthographique au milieu de la photo (pile poil sous le drone) et une vue en perspective avec de la 3D sur les bords de la photo.
Dans une orthophoto, ce n’est pas ce que l’on recherche. On souhaite une perpendicularité en tout point de la photo, c’est à dire une carte en 2D sans effet de perspective. Ce type d’images est obtenu grâce à une rectification des images via certains logiciels.
À quoi ça sert ?
L’orthophoto est un outil très prisé par les ingénieurs civils, géomètres, urbanistes, car il leur permet de :
- Dessiner les plans d’un projet sur le terrain existant
- Faire des mesures et organiser les travaux avec une précision de l’ordre du centimètre si l’on utilise un drone (les satelites sont moins précis à cause de leur très haute altitude)
- Documenter et suivre l’évolution d’un chantier en faisant régulièrement des captures de données
- Servir de fond de carte pour superposer d’autres géodonnées
- Servir de support de communication lors de réunions entre les maîtres d’ouvrage, clients, collectivités, etc.

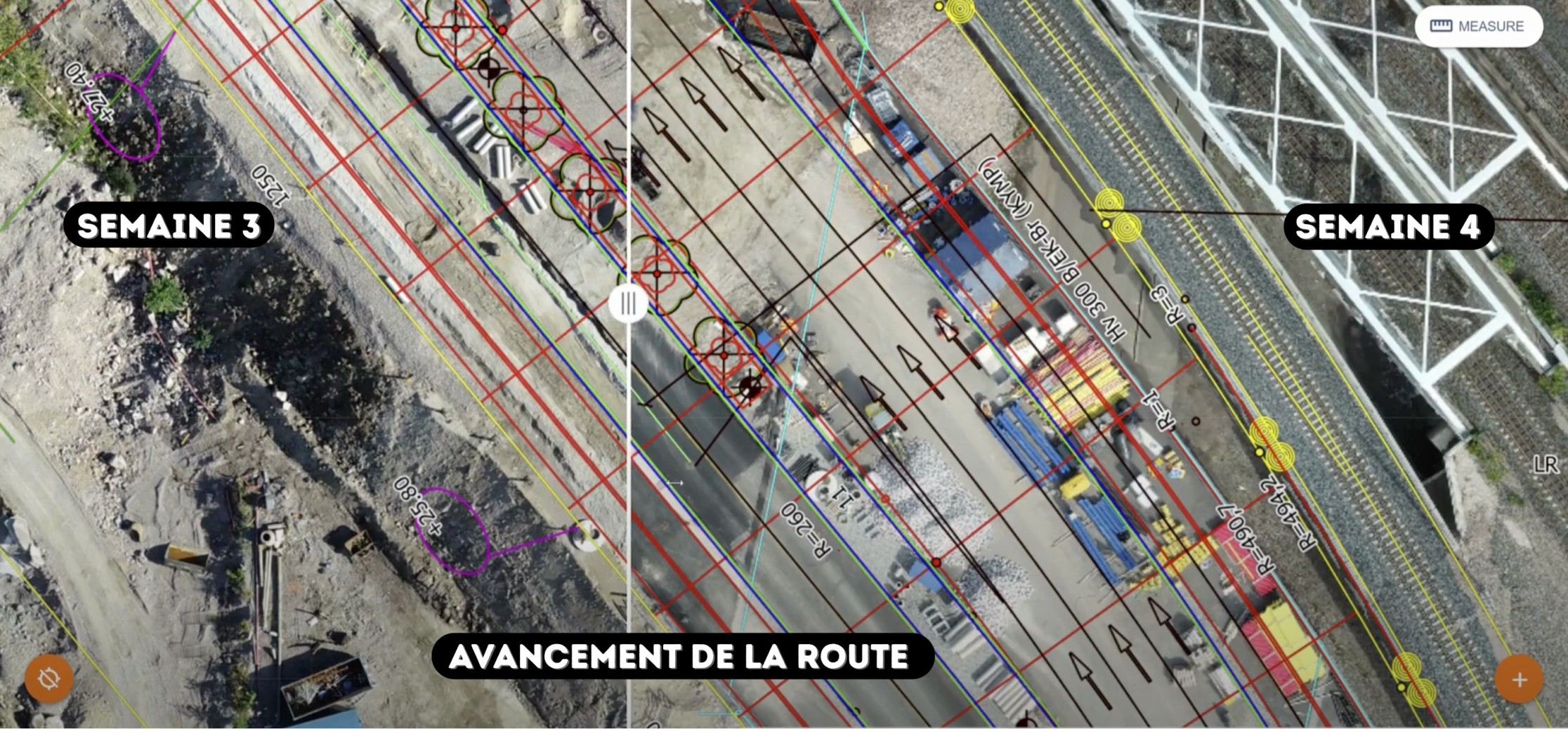

L’image ci-dessus nous montre un cas concret d’utilisation d’orthophotos dans le cadre d’un chantier. Une première capture a été réalisée à la semaine 3 du chantier, puis une seconde à la semaine 4. Elles nous ont permis de vérifier que le tracé de la route construite entre temps suive bien les lignes prévues dans les plans.
Comment les drones ont révolutionné ces images ?

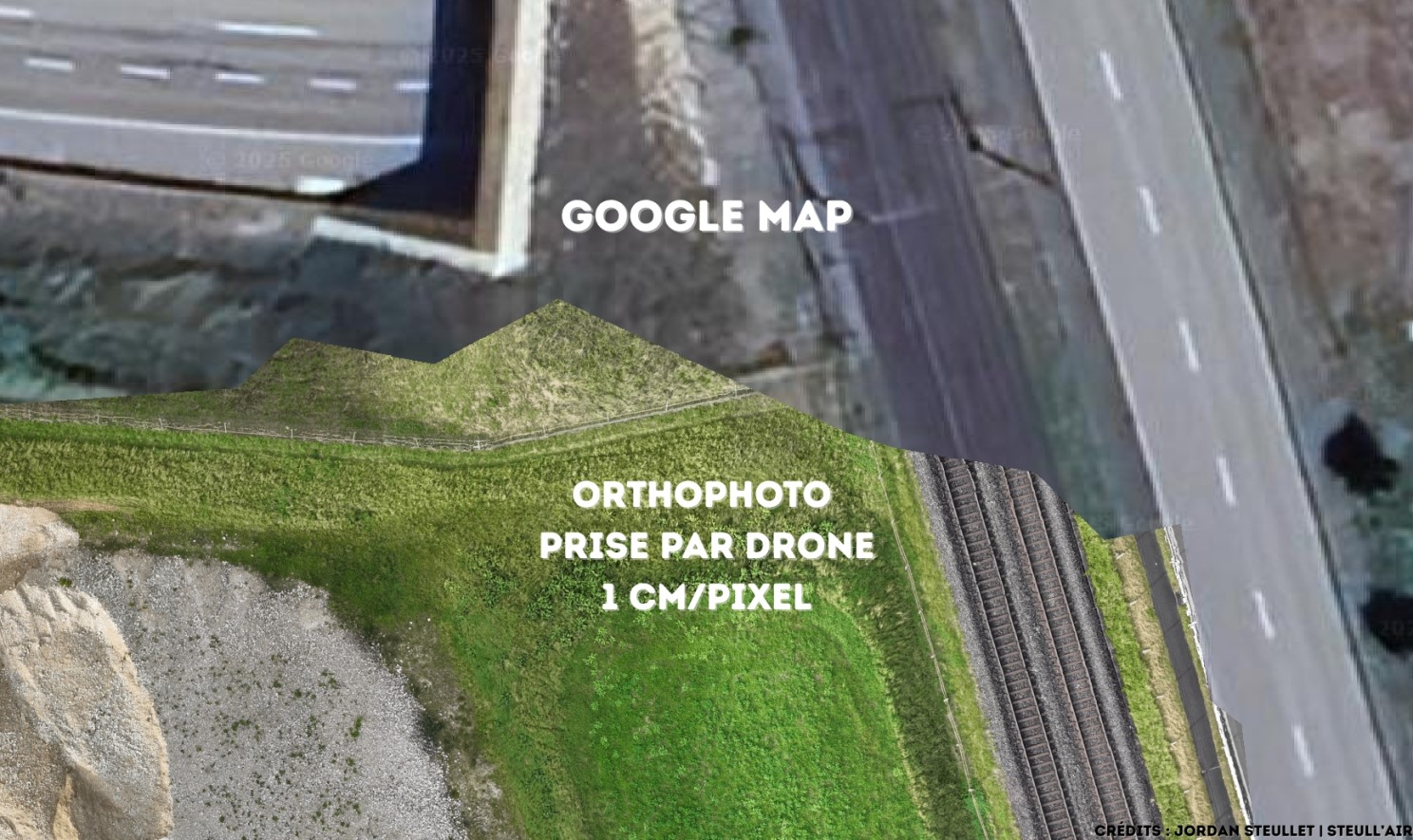

Aujourd’hui encore, les orthophotos sont majoritairement produites grâce à des clichés capturés par avion ou satellite. Même avec des capteurs de haute qualité, l’altitude de prise de vue de ces appareils nous empêche d’avoir une précision suffisante. En général, les orthophotos aériennes les plus précises ont une résolution d’environ 30 cm par pixel. Dans les zones rurales, la précision peut baisser jusqu’à 100
cm par pixel. De plus, ces données ne sont renouvelées que tous les 3 à 4 ans.
Les drones professionnels d’aujourd’hui peuvent voler à quelques dizaines de mètres du sol et capturer le terrain avec une précision de 1 cm par pixel. Les données peuvent être mises à jour selon le besoin et à moindre coût ce qui est particulièrement utile pour du suivi hebdomadaire de chantier par exemple.
Ce que propose Steull’Air 🛸
Steull’Air propose divers services par drone dont l’orthophotographie. Nous capturons les données avec des drones équipés d’un système RTK, qui corrige la position GPS en temps réel pour atteindre cette précision centimétrique tant demandée. La zone est cartographiée en quelques minutes, sans interrompre vos activités.
Nos livrables dépendent de vos besoins et peuvent comprendre :
- Des orthophotos géoréférencées au format GeoTIFF, exploitables dans vos logiciels SIG, CAD, etc.
- Des modèles numériques de terrain (MNT)
- Des calculs de distance, de surface ou de volumes
- Des nuages de points
- Des modèles 3D complets d’un site.
- De l’inspection et bien plus encore
N’hésitez pas à nous poser vos questions ou nous écrire si vous souhaitez faire appel à nos services
