Modélisation 3D par photogrammétrie

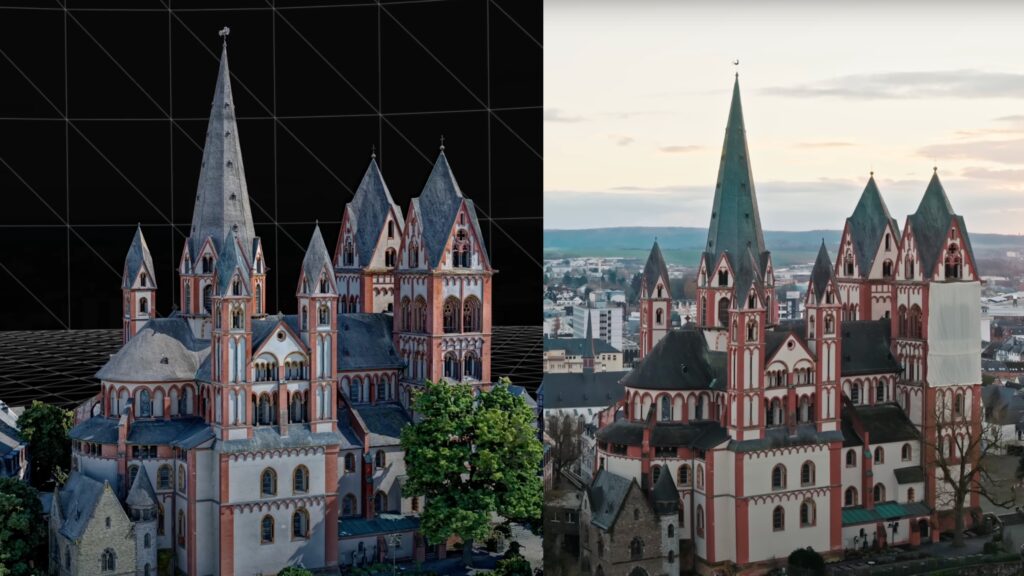

Cette image représente un modèle 3D (gauche) et une photo (droite) d’une cathédrale. Source : YT – DJI enterprise Matrice 4E
Qu’est-ce que la photogrammétrie ?
La photogrammétrie est une méthode de modélisation 3D basée sur des photos.
Concrètement, un grand nombre de photos est pris autour d’un objet ou d’un bâtiment, sous différents angles. D’une image à l’autre, il est nécessaire d’avoir environ 70% de recouvrement. C’est à dire que 70% de la nouvelle photo est similaire à la première. Ceci dans le but que les algorithmes puissent identifier des points communs.
Ces points sont ensuite utilisés pour effectuer une triangulation, permettant de calculer leur position dans l’espace.
À partir de ces informations, le logiciel est capable de reconstituer la géométrie 3D, mais aussi la texture et les couleurs de l’objet modélisé avec une précision de l’ordre du centimètre

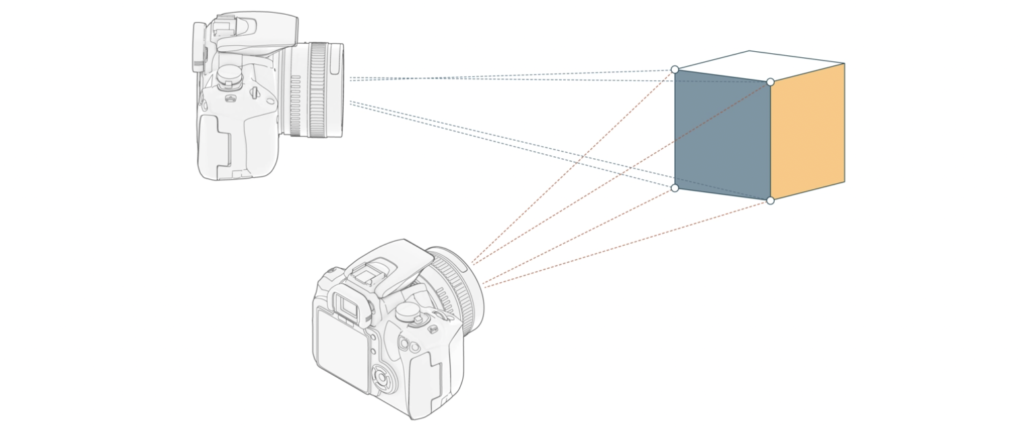

Cette schéma démontre la triangulation entre deux photos prises d’un même objet.
Le cube est pris en photo de différents angles afin de capturer plusieurs fois chaque face, chaque angle et chaque coin.
Grâce aux dizaines de photos prises, il sera possible de créer un jumeau numérique de ce cube (modèle 3D).
La précision peut être augmenté lorsqu’on connait la position GPS exacte de l’appareil photo ou dans notre cas, du drone.
Source : https://www.artec3d.com/fr/learning-center/what-is-photogrammetry
Nuage de points et prise de mesures
La modélisation 3D permet de générer un nuage de points. Très utile pour les architectes et entreprises dans la construction car il peut être inséré dans des logiciels CAD afin d’organiser des travaux et de créer des plans en un temps record et avec une précision inégalable.
L’image ici à gauche est un nuage de point que nous avons importé sur un logiciel spécialisé. Cela a permis à notre client de visualiser le bâtiment et ses défauts ainsi que de réaliser toutes les mesures dont il avait besoin.
Couvreurs-ferblantiers
Cette méthode est devenue très populaire chez nos clients couvreurs.
En quelques heures, nous réalisons un modèle 3D afin de :
– Réduire le temps des ouvriers sur les toits glissants et raides
– Eviter l’installation d’une infrastructure de protection
– Avoir des mesures précises au centimètre
– Les ouvriers peuvent être affectés à d’autre tâches plus productives
– Réduire les coûts de l’entreprise
Ce type de livrable est très apprécié des clients qui souhaitent réaliser des rénovations car ils ont un aperçu en direct des travaux à entreprendre et permet une justification des devis.
Ingénieurs, urbanistes, grands projets
La photogrammétrie aérienne joue aujourd’hui un rôle clé dans la réalisation de projets d’ingénierie de grande envergure. Grâce à sa capacité à fournir des mesures précises sur de vastes zones, elle est largement utilisée pour l’analyse et la planification de chantiers complexes.
Nous le voyons dans la section « volumétrie », mais les modèles issus de la photogrammétrie offrent des données fiables pour estimer les volumes de terrassement et appuyer les décisions des ingénieurs civils directement sur le terrain.
Enfin, la photogrammétrie constitue un outil précieux pour le suivi des travaux : les modèles 3D générés à différentes phases du projet permettent de visualiser l’avancement du chantier et de comparer l’état réel aux plans initiaux.
